Description

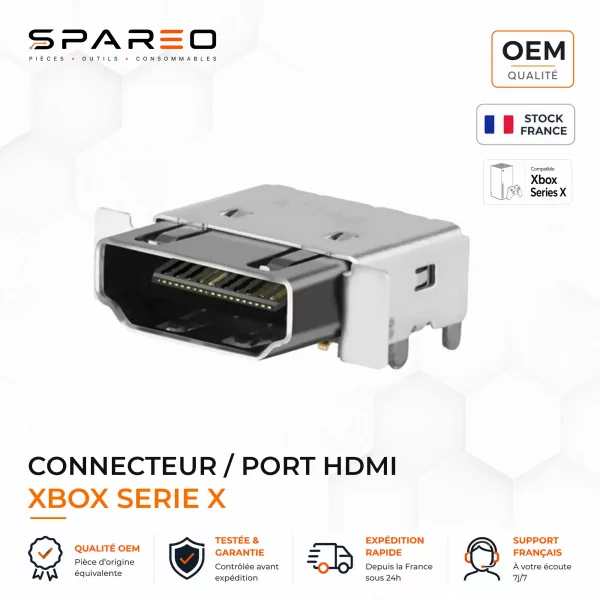

Le connecteur HDMI pour Xbox Series X est un composant essentiel assurant la transmission de l’image et du son entre la console et l’écran. Sur ce modèle, le port HDMI est particulièrement exposé aux contraintes mécaniques, ce qui en fait l’une des pannes les plus fréquentes en réparation console.
Un câble HDMI laissé branché en permanence, des branchements répétés ou le transport de la console peuvent provoquer des broches tordues, cassées ou un arrachement du connecteur, entraînant une perte totale d’affichage (aucun signal, écran noir, image instable).
Ce port HDMI 2.1 de qualité OEM est conçu pour remplacer à l’identique le connecteur d’origine soudé sur la carte mère de la Xbox Series X. Il permet de restaurer toutes les performances vidéo natives de la console, notamment la 4K, le 120 Hz, le HDR et le VRR (selon écran compatible).
⚠️ Important :
Le remplacement de ce connecteur nécessite une intervention de microsoudure professionnelle (air chaud, réalignement précis, contrôle des lignes HDMI). Ce produit est destiné exclusivement aux techniciens qualifiés.
🔧 Caractéristiques principales
-
🔌 Connecteur HDMI femelle 19 broches
-
⚡ Norme HDMI 2.1
-
🧩 Montage sur carte mère
-
🛠️ Qualité OEM
-
🎮 Conçu spécifiquement pour Xbox Series X
-
❌ Non compatible Series S / Xbox One
🎮 Consoles compatibles
-
✅ Xbox Series X
❌ Non compatible :
-
Xbox Series S
-
Xbox One / One S / One X
❓ Quand remplacer ce connecteur HDMI ?
-
Aucun affichage à l’écran
-
Message « aucun signal »
-
Image qui clignote ou disparaît
-
Broches HDMI tordues ou manquantes
-
Port HDMI dessoudé ou arraché de la carte mère
🛡️ Garantie 1 an
Ce connecteur HDMI bénéficie d’une garantie commerciale de 12 mois.
✔️ Cas couverts par la garantie
-
Défaut de fabrication
-
Connecteur reçu endommagé ou non conforme
-
Broche manquante avant installation
❌ Cas non couverts par la garantie
-
Composant soudé ou ayant subi une tentative de soudure
-
Surchauffe ou mauvaise manipulation lors de la microsoudure
-
Pads arrachés, broches tordues après montage
-
Dommages sur la carte mère (ESD, court-circuit, piste coupée)
-
Mauvais diagnostic (panne non liée au connecteur HDMI)
⚠️ Aucun retour, échange ou remboursement possible après installation, même partielle.
❓ Foire Aux Questions (FAQ)
🔹 Ce connecteur est-il identique à l’original ?
Oui. Il s’agit d’un connecteur HDMI 2.1 de qualité OEM, équivalent au modèle monté d’origine sur la console.
🔹 Est-ce une réparation simple ?
Non. Le remplacement nécessite une microsoudure avancée avec station à air chaud, alignement précis et contrôle des lignes HDMI (HPD, TMDS, ESD).
🔹 Si je remplace le port, l’image revient forcément ?
Pas toujours. Une absence d’image peut aussi être liée à :
-
un composant ESD HDMI défectueux
-
un retimer HDMI HS
-
une piste coupée ou une ligne HPD absente
Un diagnostic complet est recommandé.
🔹 Puis-je installer ce connecteur moi-même ?
Ce n’est pas recommandé sans expérience en microsoudure. Une mauvaise installation peut rendre la carte mère irrécupérable.
