Description
Votre iPhone 12, 12 mini, 12 Pro ou 12 Pro Max présente un écran noir, des lignes, un scintillement ou une consommation anormale sur alimentation stabilisée lors de la connexion de l’écran ?

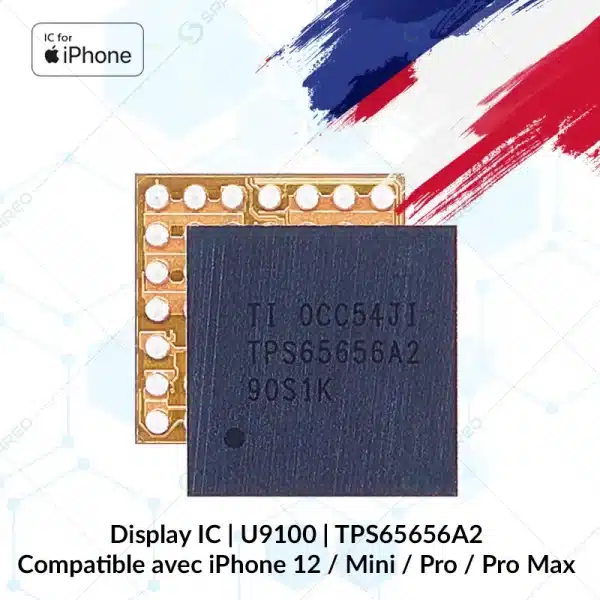

➡️ Le problème peut provenir de la puce nommée U9100, référence TPS65656A2, qui assure la gestion complète des alimentations de l’afficheur.
Le TPS65656A2, fabriqué par Texas Instruments, est un Display Power Management IC. C’est lui qui fournit et régule toutes les tensions nécessaires à l’écran OLED/LCD : AVDD, VGH, VGL et le backlight. Sans ce composant, l’affichage ne peut fonctionner correctement, même avec un écran neuf.
Caractéristiques principales :
⚡ Référence : TPS65656A2 – U9100
📱 Compatibilité : iPhone 12 / 12 mini / 12 Pro / 12 Pro Max
🏭 Fabricant : Texas Instruments
🔋 Gestion des tensions écran : AVDD, VGH, VGL, rétroéclairage
🛠️ Installation réservée aux techniciens spécialisés en microsoudure
🔥 Remplacement nécessitant station à air chaud/IR, microscope et préchauffage board
Symptômes d’un U9100 défectueux :
💥 Écran totalement noir même avec rétroéclairage actif
📉 Lignes, distorsions ou scintillements d’affichage
⚡ Court-circuit sur PP_LCM_AVDD, PP_LCM_VGH ou PP_LCM_VGL
🌡️ Chauffe anormale proche du connecteur écran
🔎 Consommation irrégulière sur alimentation stabilisée
Inclus dans la boîte :
🔹 1 x Puce Display IC – TPS65656A2 – U9100 (neuve, protégée ESD)
⚠️ Conditions importantes :
-
Pièce réservée aux réparateurs qualifiés en microsoudure
-
Aucune reprise, échange ou remboursement après pose
👉 Le composant idéal pour les réparateurs microsoudure iPhone 12 souhaitant résoudre les pannes d’affichage liées à l’alimentation écran.
